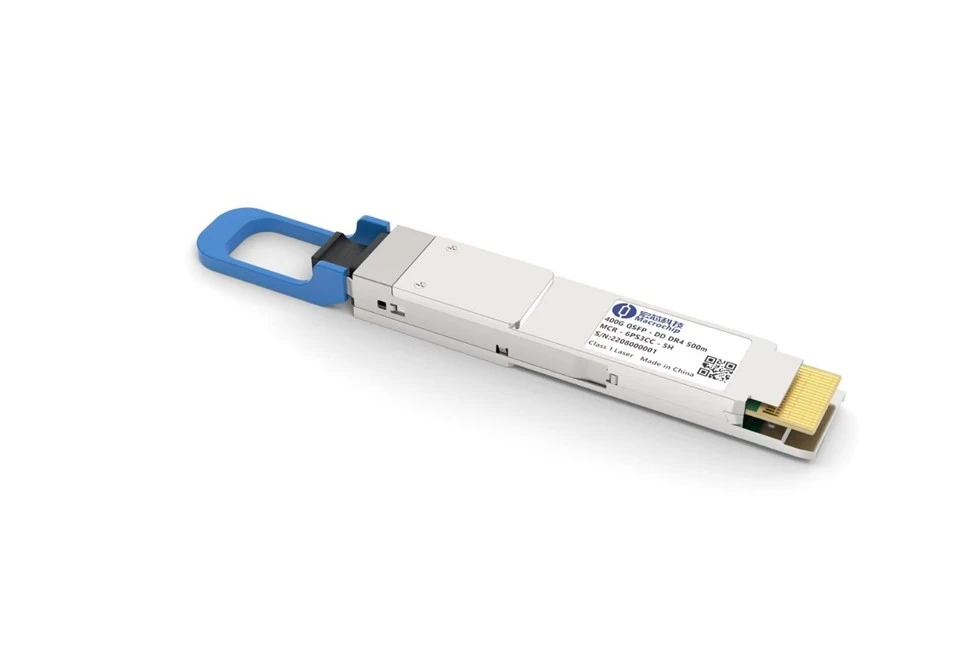

QDD 400G DR4光トランシーバー

1.ジェネラルの説明

mcr -6 ps3cc -5 hは、500 mの光学通信アプリケーション向けに設計された400 gbps quad small form fact fals pluggable-double密度（qsfp-dd）光トランシーバーです。

2.機能

IEEE 802.3BS仕様に準拠
QSFP-DD MSA準拠
4x106.25 GBPS PAM4光学インターフェイス
8x53.125 GBPS PAM4電気界面
統合されたDDMを使用したI2Cインターフェース
FECでシングルモードファイバー（SMF）で最大500 mの伝送距離
供給電圧：3.3 v
最大消費電力：12 w
mtp\/mpo -12コネクタ
操作ケース温度：0から70度
ROHS準拠

3.機能的な説明

モジュールには、チャネルあたり100 gbpsで動作する1310 nm中心波長に4つの並列チャネルが組み込まれています。トランスミッターパスは、4つのSI電気光学モジュレーター（MDS）を統合するチップを送信する自己開発のシリコンフォトニクス（SIFH）を使用します。受信機では、4つのフォトダイオード（PD）がクアッドチャネル伝送インピーダンスアンプ（TIA）に接続されており、パラレル400 Gbpsの光学入力をパラレル100 Gbps PAM4電気信号の4つのチャネルに変換するために使用されます。デジタル信号プロセッサ（DSP）を使用して、25のGBaud PAM4信号の8つのチャネルを50 Gbaud PAM4信号の4つのチャネルに変換し、その逆もDSPに複数のRetimersが統合されます。電気界面は、送信および受信方向にIEEE 802.3BSおよびQSFP-DD MSAに準拠しており、光学インターフェイスはMTP\/MPO -12コネクタを備えたQSFP-DD MSAに準拠しています。

この製品の電源を入れるには、単一の+3。3V電源が必要です。 MSA仕様に従って、モジュールは、SCL、SDA、MODSELL、RESETL、LPMODE\/TXDIS、MODPRSL、INTL\/RXLOSLの7つの低速ハードウェア制御ピンを提供しています。 SCLとSDAは、I2Cプロトコルを使用して、ホストとモジュールの間の2-ワイヤシリアルインターフェイスです。 SCLは、シリアルインターフェイスクロック信号、SDAとしてシリアルインターフェイスデータ信号として定義されます。両方の信号は開いたドレインであり、ホスト側の+3。3Vへのプルアップ抵抗が必要です。プルアップ抵抗値は4.7コームから10コームスでなければなりません。

ModSellは入力ピンです。ホストによって低く保持されると、この製品は2-ワイヤーシリアル通信コマンドに応答します。 resetlは、ホストがモジュールをリセットできるようにする信号です。最小パルス長よりも長くリセットル信号の低レベルは、完全なモジュールリセットを開始し、すべてのユーザーモジュール設定をデフォルトの状態に返します。 LPMode\/TXDISは、アクティブな高ロジックで動作するホストからの入力信号です。このピンが「高」の場合、モジュールは低電力状態になります。 MODPRSLは、モジュールがコネクタに接続されているかどうかを示すために使用されます。HOSTコネクタに物理的に存在しないと、挿入時にMODPRSLが低く引っ張られ、高くリリースされます。 INTL\/RXLOSL PINは中断として使用されます。「低」の場合、アラームや警告などのモジュール動作障害の可能性を示します。

よくある質問

Q：400G QDD DR4光学モジュールの主要なアプリケーションは何ですか？
A：400G QDD DR4は、以下を含む重要なアプリケーションを備えた高性能ネットワーキング環境向けに設計されています。

400gイーサネット：次世代ネットワークインフラストラクチャの超高速データ送信を有効にします。
DataCenter Enterprise Networking：大規模なデータセンターと、高密度の低遅延の接続性を必要とするエンタープライズネットワーク向けに最適化されています。
